膨脹劑DENKA HP-CSA
產品簡介
日本電氣化學公司自從 1964年開始開發并銷售DENKA HP-CSA膨脹劑(鈣礬石系)以來，積累了45年以上的實績。此膨脹劑只需低添加，就可達到以往膨脹劑相同的效果，從而可以降低成本，受到廣泛應用。
產品特點：
1、減少一般建筑?土木構造物體積變化產生的裂紋
2、減少干燥收縮裂紋
3、減少自己收縮裂紋
標準使用量
單位水泥量（膠凝材料）290kg/m3以上：內摻(置換水泥)20kg/m3 單位水泥量（膠凝材料）290kg/m3以下：外摻(置換細骨料)20kg/m3
產品用途：
混凝土、灌漿料和所有需要抗收縮的材料里
DENKA HP-CSA膨脹劑內摻水泥的5%根據國標GB 23439-2009檢測結果如下
|
序號 |
檢查項目 |
標準要求（Ⅱ型） |
檢測結果 |
|
|
1 |
細度 |
比表面積/（m2/kg） |
≥200 |
280 |
|
1.18mm篩余/% |
≤0.5 |
0 |
||
|
2 |
凝結時間 /min |
初凝 |
≥45 |
175 |
|
終凝 |
≤600 |
213 |
||
|
3 |
限制膨脹率 /% |
水中7d |
≥0.050 |
0.07 |
|
空氣中21d |
≥-0.010 |
0.021 |
||
|
4 |
抗壓強度 /MPa |
7d |
≥20 |
23.4 |
|
28d |
≥40 |
42.1 |
||
|
5 |
氧化鎂/% |
≤5 |
1.04 |
|
|
6 |
堿含量（Na2O+0.658K2O計算值）/% |
≤0.75 |
0.19 |
|
產品養護
在急速干燥等天氣條件下，由于水量不足DENKA HP-CSA膨脹劑的反應不完全，效果不能充分發揮。因此， 混凝土在施工后5天內進行濕潤養護(樓板?基層混凝土等使用灑水與棕墊，墻體在模具內養護)，或者使用養護劑。推薦使用裝飾性模具與金屬模具。使用其它模具時，脫模面較為粗糙。
注意事項
1、添加量超出規定用量時，會發生過膨脹，需要注意強度下降。
2、請將DENKA HP-CSA膨脹劑與水泥一同投入攪拌機。需要注意投料時機不宜過晚。投料
后，請使用強制雙軸攪拌機并將攪拌時間在規定的基礎上延長10秒。并且不可用手攪拌。混合不均勻時會產生局部膨脹。
3、需要注意其模具放置時間的延長(脫模時間延長)。模具放置時間縮短時，強
度會下降。
4、水膠比30%以下時需要添加膨脹劑時請事先聯系。
5、使用速凝劑氯化鈣時，會使膨脹量減少，盡量避免同時使用。
6、混凝土與DENKA HP-CSA膨脹劑砂漿的粘結力非常高，但是在水路或者瀝青表面上進行DENKA HP-CSA膨脹劑砂漿
的施工的話，由于膨脹會出現剝離喪失粘結性，應避免此類施工
包裝與儲存

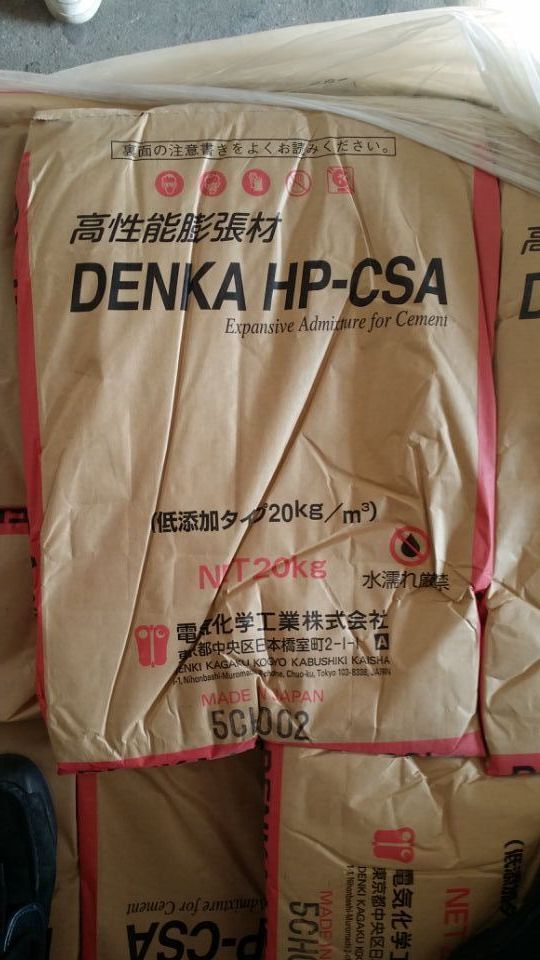

20kg含內襯牛皮紙袋包裝或1T噸包。DENKA HP-CSA膨脹劑雖然是由防潮牛皮紙袋包裝，但是如水泥一樣非常容易受潮，請保證儲存場所干燥。
